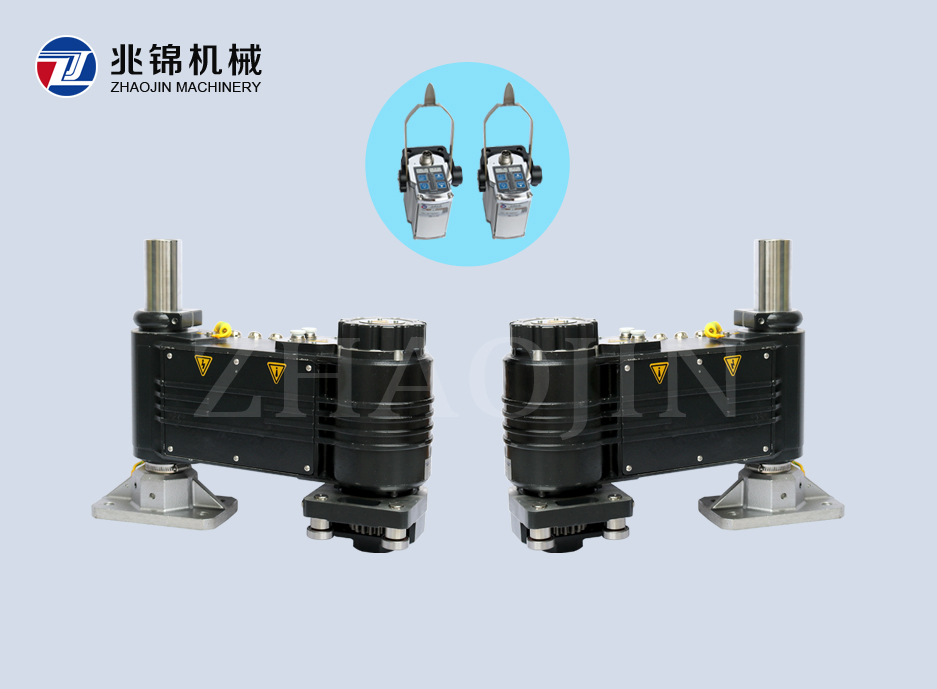

TB2019一體式直流布邊追蹤裝置

產品說明

TB2019一體式直流布邊追蹤裝置，被廣泛應用于紡織、輕工和化工工業中，它通常安裝在定型機、拉幅機、涂層機、植絨機等的進口處，織物在進入設備室，織物兩側必須被精確的納入針板或布夾，當進口處織物邊緣位置不斷變化時，布邊追蹤裝置能夠調整針板鏈軌的位置，從而保證布邊正確的納入針板，使加工織物布邊的上針寬度保持一致。
TB2019一體式直流布邊追蹤裝置是“一體成型的探邊裝置”，左右兩邊具有獨立的控制回路。為高速生產的精確上針樹立了新的標準，結構精簡，搭配分辨率0.1mm的CCD紅外線電眼實時偵測，確保布邊精確地上針。通過在排齒上馬達帶動定型機軌道動作，此款探邊即便是在惡劣的環境下也經久耐用。
無論您是新舊設備安裝或改裝，都可以使您的設備平穩高速運轉和提高生產力。

技術參數

一體機

額定電壓	100-240V；AC50/60Hz	馬達追蹤速度	120mm/s
工作電流	（110V）4A	防護等級	IP54
額定輸出功率	350W	工作環境溫度	+10℃-+60℃
額定馬達推力	1300N	保存溫度	-10℃-+80℃

電眼

額定電壓	20VDC	偵測范圍	+/-10mm
允許電壓波動范圍	20-30VDC（波動包括在內）	電眼和布面距離	36mm
輸入電流	100mA	防護等級	IP65
輸入功率	2.4W	工作環境溫度	-10℃-+60℃
掃描頻率	100Hz	保存溫度	-10℃-+80℃
